【解析結果】
・オイルヒーターからの熱気が天井に到達し、室内に拡散している。ガラス面からのコールドドラフトによる冷たい空気が床付近に流れ込み、天井より温度が低くなり、室内は温度成層化している（５、７参照）。室内1m高さの温度分布は約22℃となっている（８参照）。
・室内風速分布は、オイルヒーター上部では0.3～1m/sになり、それ以外の範囲では0.5m/s以下になっている（図６参照）。

【計測値と解析地の比較】
・室内の温度及び風速を計測した。　計測と解析の結果は、両者とも室内の温度はほぼ均一(約22℃)になった。　風速もオイルヒーター上部以外では0.5m/s以下になり、風速と温度ともに両者はほぼ一致した（図９～１１参照）。
※計測はKestrel 4000NV(Nielsen-Kellerman co.)を使用。

【まとめ】

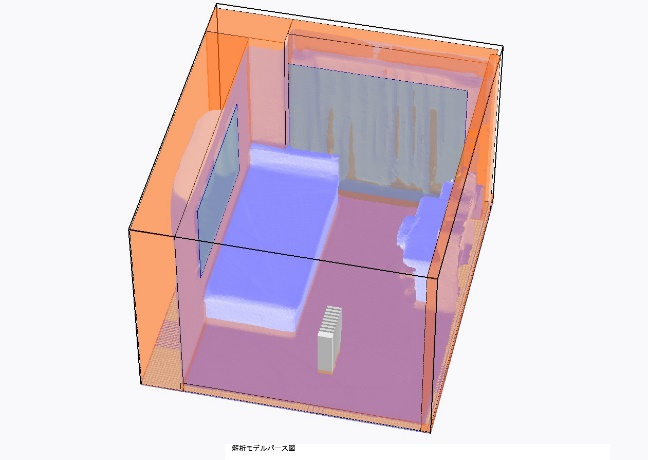

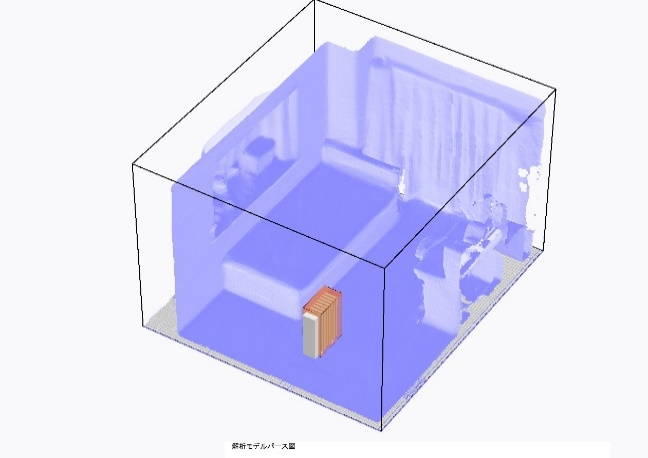

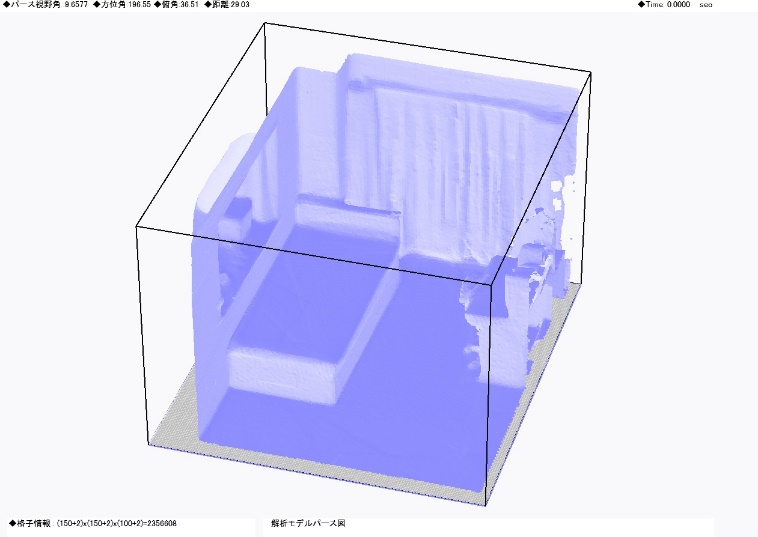

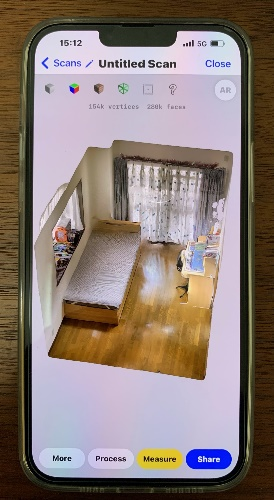

　本事例のようにiPhoneによって３Dスキャンした居室の情報をWindPerfectに読み込み、気流・温度を考慮した温熱環境解析を実施し、室内の様子を確認し、かつ、その結果と計測と比較することができた。今後は、解析対象空間の規模をより大きなもので検討し、その有効性を確認していきたいと考えている。

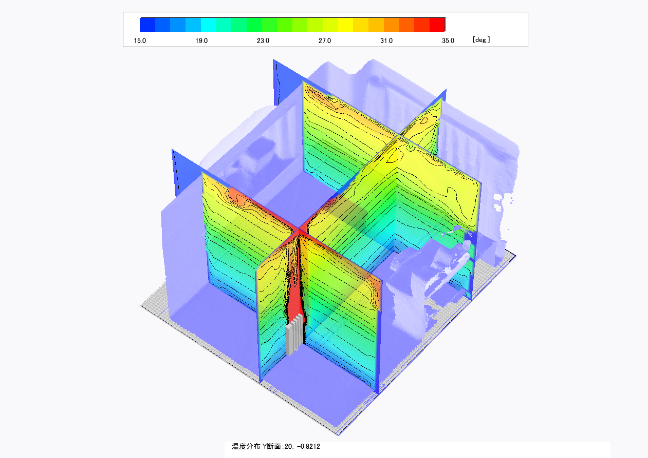

図５ 温度分布パース図

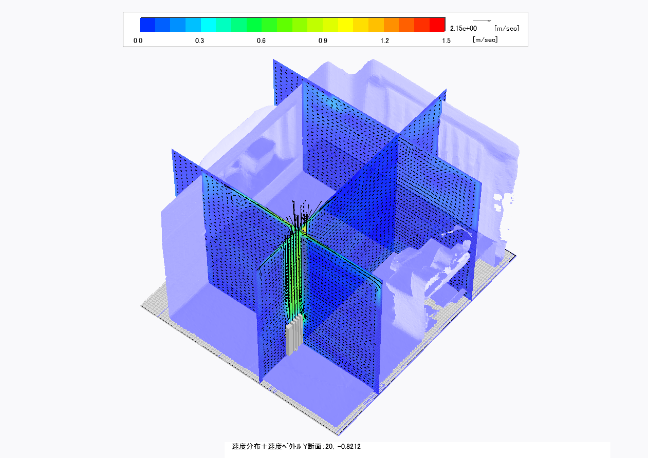

図６　速度分布パース図

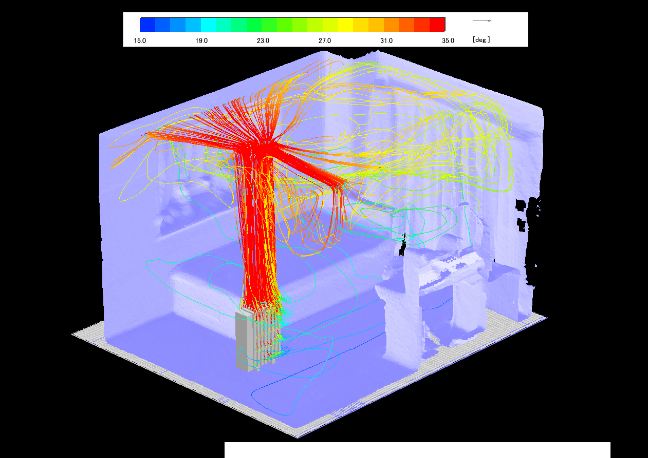

図７　流跡線パース図

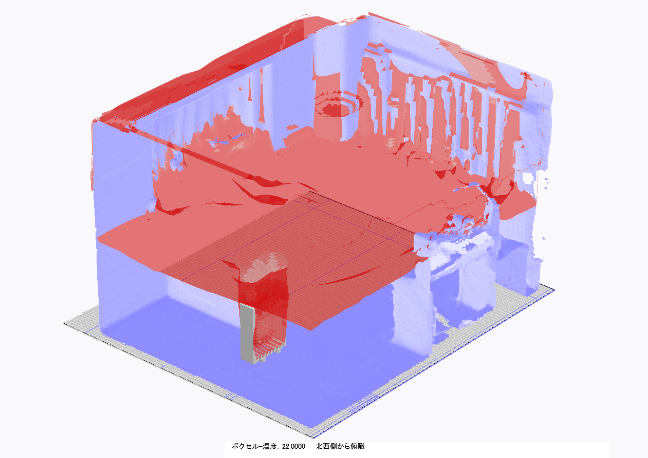

図８　温度等値面パース図

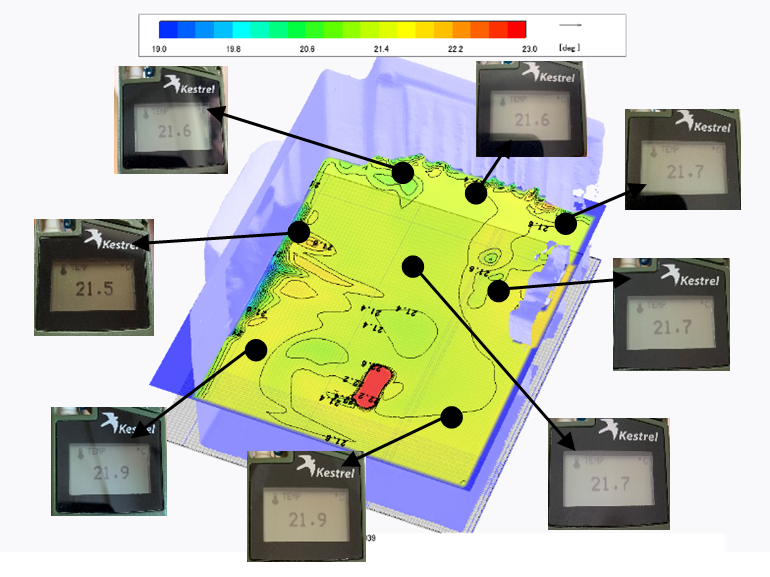

図９　温度分布パース図

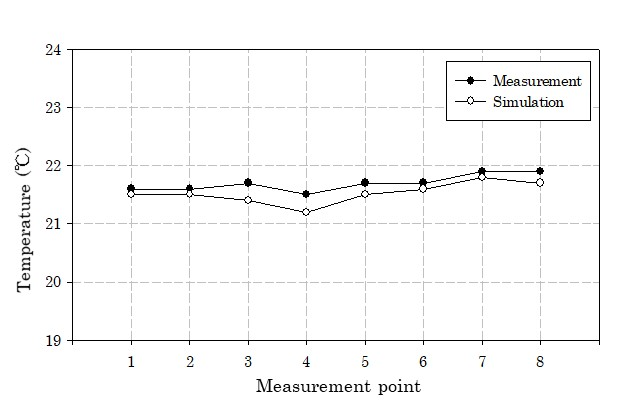

図１０　計測値と解析値の比較

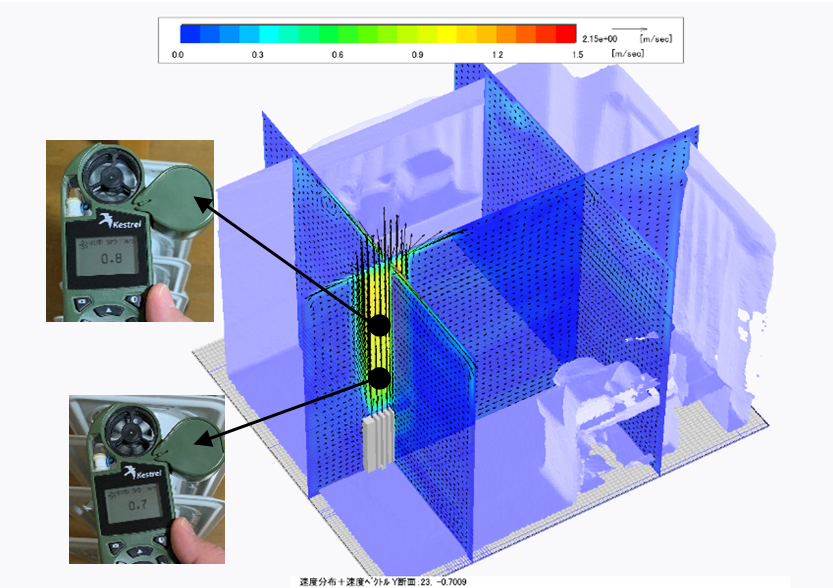

図１１　速度分布パース図
