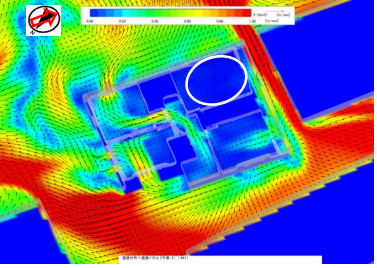

図6 速度分布+速度ベクトル分布図 2FL＋1.0ｍ

・ケース２（ESE）
　風向ESEにおいても同様に、風向ESEの風が周辺建物の影響によってビル風が発生し、それが戸建住宅の開口部から内部に流れ込む様子がみられる。住宅１階および２階の部屋を通り抜け、換気が促されている様子がみられる（図９、図１０参照）。　2階北東側の部屋に流れ込む風はやや強くなっているために部屋全体に流れが循環し（図６白枠内参照）、部屋全体の換気が促されている様子が確認できる。

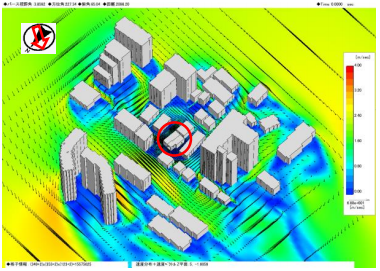

図7 速度分布+速度ベクトル分布図

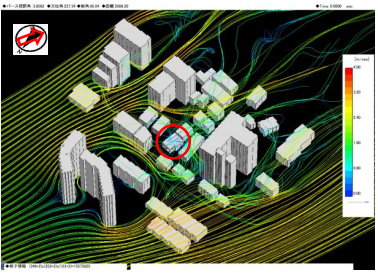

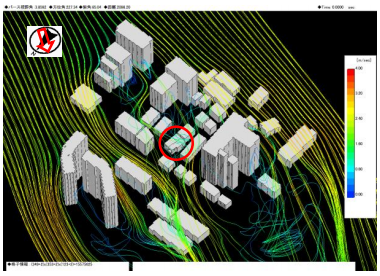

図8　粒子軌跡線図

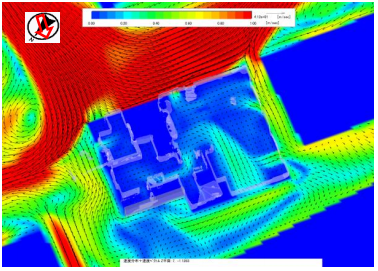

図9 速度分布+速度ベクトル分布図 １FL＋1.0ｍ

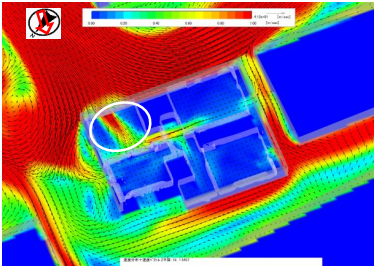

図10 速度分布+速度ベクトル分布図 2FL＋1.0ｍ

　

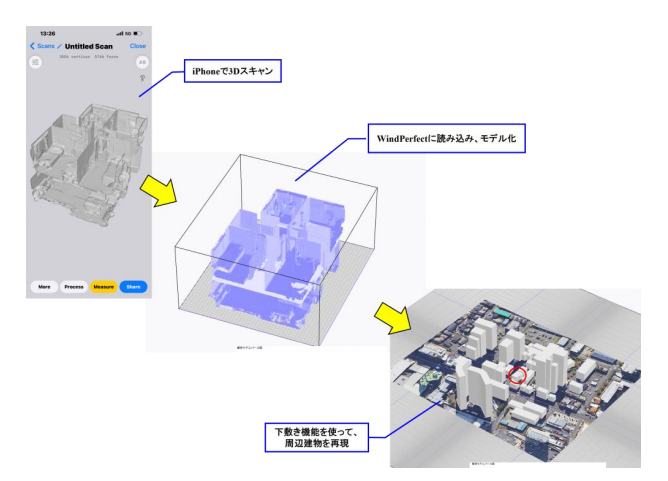

　本事例のようにiPhoneアプリによって３Dスキャンした戸建住宅の情報をWindPerfectに読み込む事が可能であり、設計段階において、住宅内の通風状態を確認できます。また、同時に、これによって、住宅に設置する開口部位置の妥当性や有効性も確認することが可能です。
