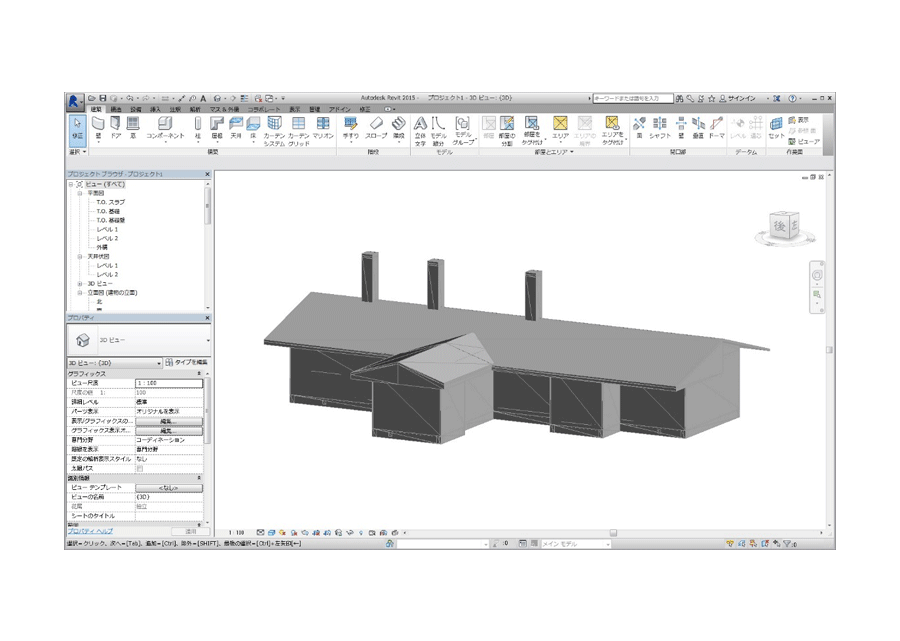

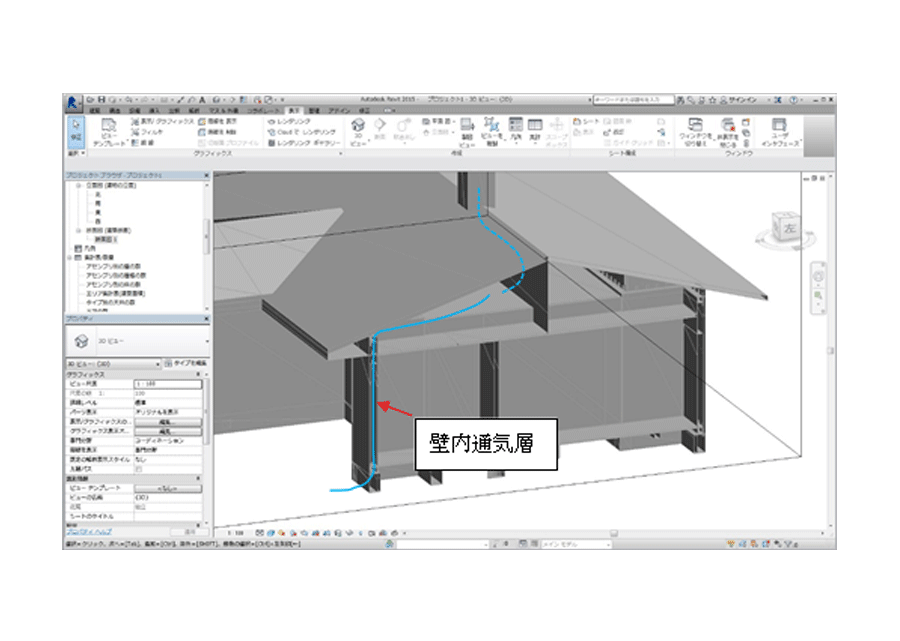

1)Revitにて計算対象の建物のデータを作成する。

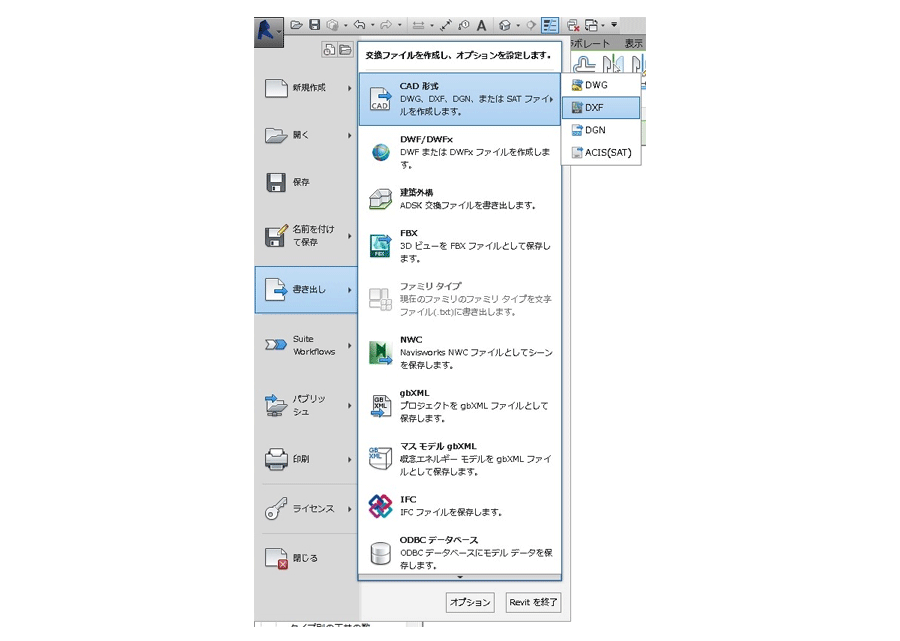

2)DXF(またはSTL)にてデータ保存。

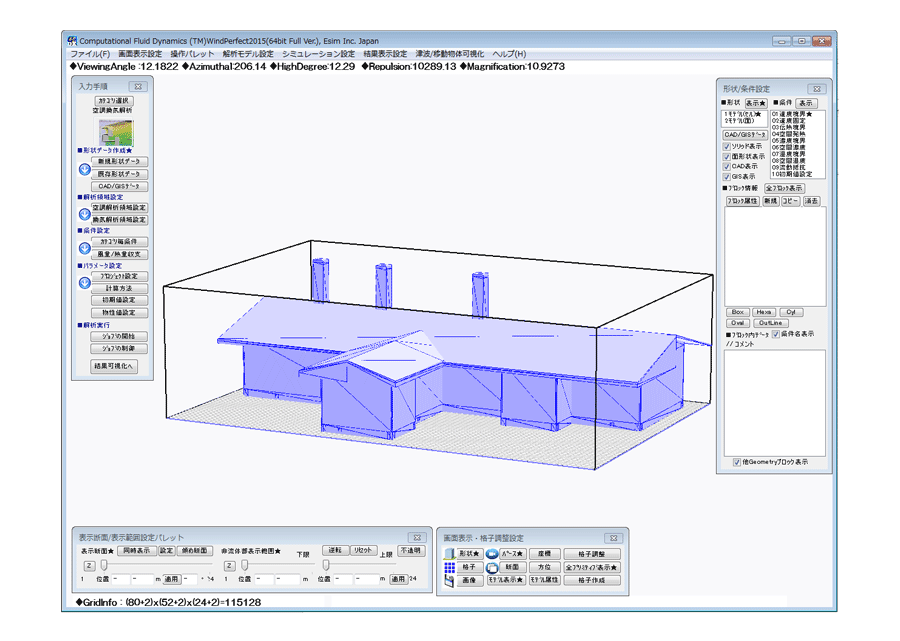

3)WindPerfectにRevitデータを取り込む。

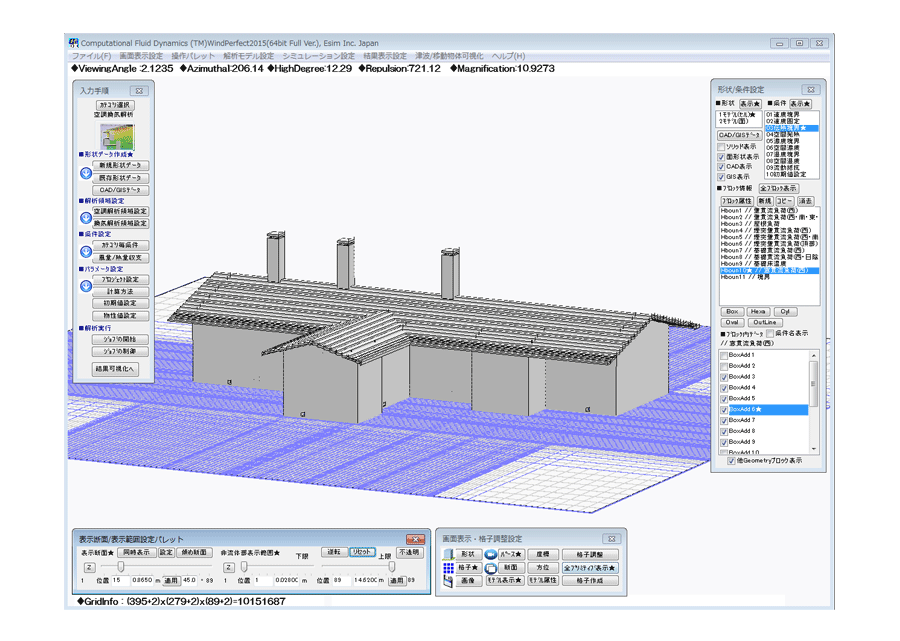

4)メッシュを調整し、格子モデルを作成。
Revitデータからの形状変更も、WindPerfect上で可能である。例えば換気ガラリ等開口を設ける等可能。

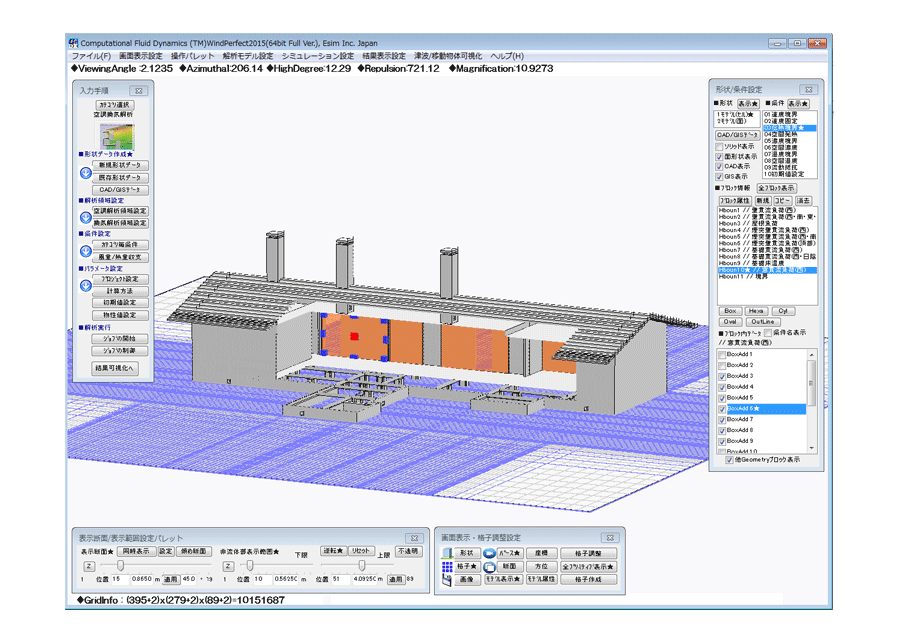

5)発熱条件(壁面、窓等の負荷)設定。
発熱等条件は、条件を与えたい場所にプリミティブ(下図オレンジ色のパーツ)を置くことにより設定する。
6)計算方法の設定にて各種チェックした後、ジョブの開始で計算スタート。
計算終了後、結果の読み込みにて表示。
“温度分布+速度ベクトル表示”“パーティクル表示”“ボクセル表示”、アニメーション等、結果のビジュアル化方法の選択肢は多彩。

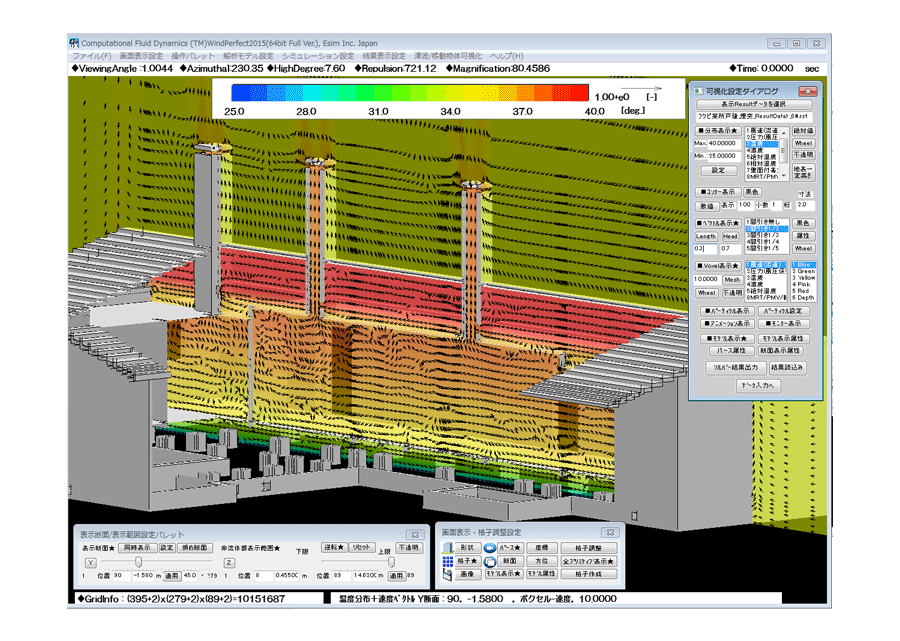

温度分布+速度ベクトル表示1:
自然換気により温度成層ができているのが判る。

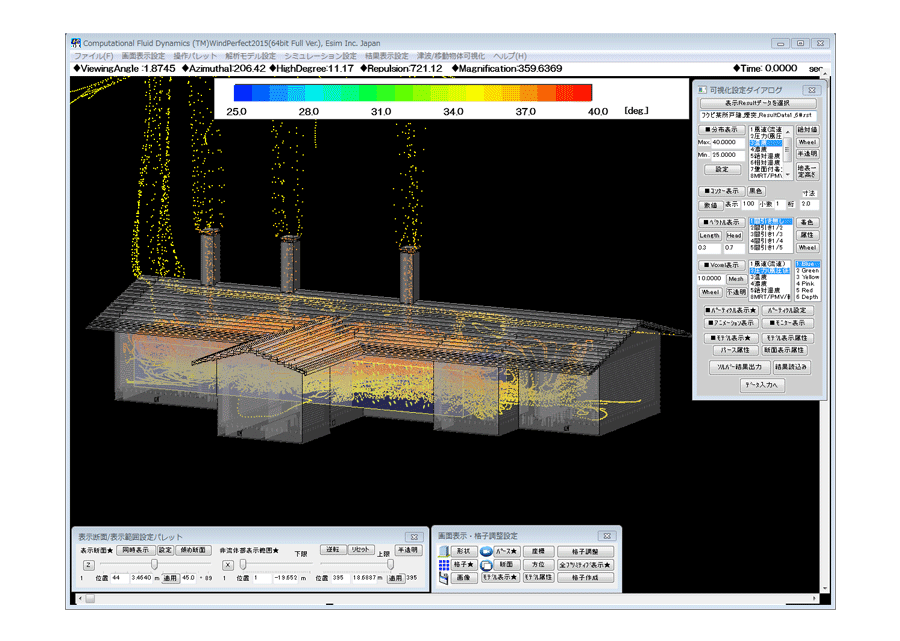

パーティクル表示1:
気流が床下から通気層を通って天井裏から煙突の排気までの流れが判る。

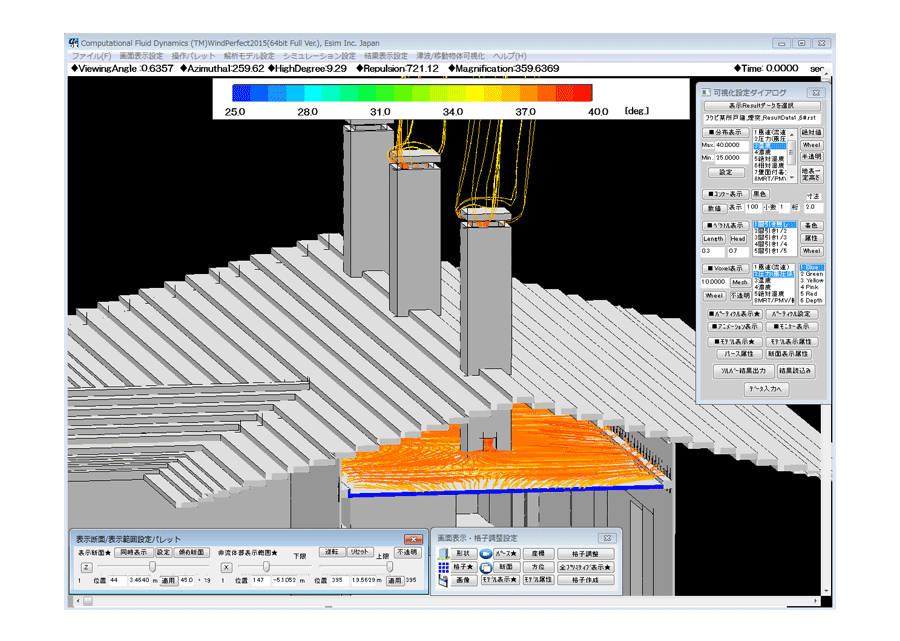

パーティクル表示2:
天井裏から煙突への流れが判る。

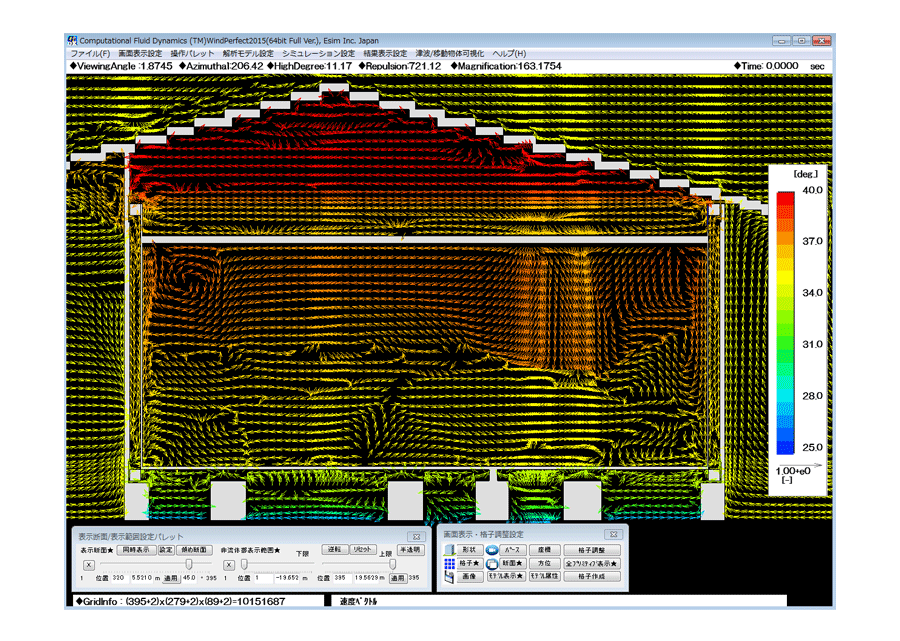

速度ベクトル表示:
床下から通気層を通って天井裏への気流が判る

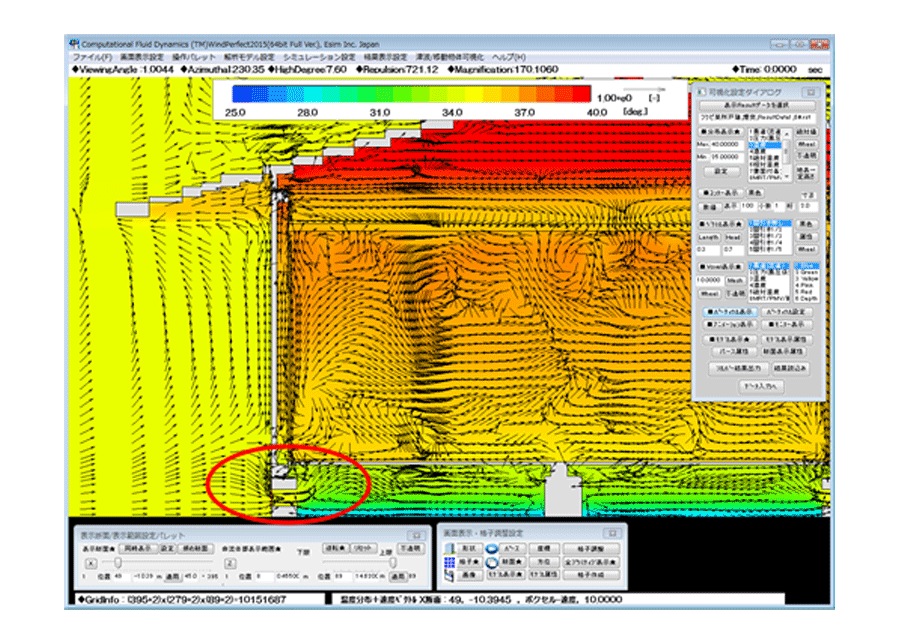

温度分布+速度ベクトル表示2:
床下からの外気の取り込みが判る
