解析の詳細

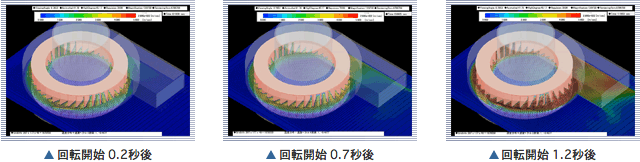

シミュレーション結果 ： 速度分布

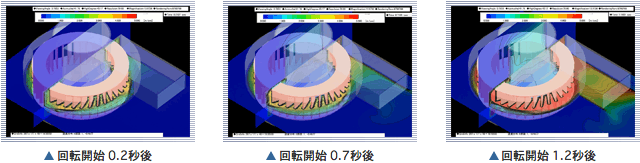

シミュレーション結果 ： 圧力分布
解析モデル 概観
・解析の概要
シロッコ型ファンによって起きる空気流動を移動物体問題として解析しました。筐体は、上から空気を取り入れファンを介して横から空気を吹き出します。
ファンの直径は0.8m、幅は0.3mとし回転数は100RPMから200RPMと可変になるよう設定しました。ファンはCADデータで作成しています。 ファンは送風開始と同時に翼の回転方向に空気を送り出すが、上下方向・半径方向に大きな偏流が見受けられる。翼の回転数の変化で送出される風量及び速度分布は大きく異なるのが分かります。
